當前位置：首頁 » 進口晶振 » CRYSTEK晶振 » Crystek晶振,CCHD-575超低相位噪聲振蕩器,CCHD-575-50-125.000有源晶振

prevnext

Crystek晶振,CCHD-575超低相位噪聲振蕩器,CCHD-575-50-125.000有源晶振

有源晶振需要電源，但不需要附加的電容。它內部含有起振器。通常接到CPU的一根引腳即可，有源晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單(主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),不需要復雜的配置電路.有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓.

訂購熱線：0755-27839151

Crystek晶振,CCHD-575超低相位噪聲振蕩器,CCHD-575-50-125.000有源晶振，小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

自1958年以來,CrystekCorporation一直提供頻率產品,包括石英晶體諧振器，有源晶振，XO（時鐘振蕩器）,TCXO（溫度補償晶體振蕩器）,VCO（電壓控制振蕩器）和VCXO（電壓控制晶體振蕩器）.Crystek設有兩個專門負責頻率控制的部門.Crystek Crystals致力于使用基于石英的諧振器開發和制造頻率產品.Crystek Microwave為微波行業開發頻率控制和支持產品.其他產品包括：PLL（鎖相環）合成器,RedBox VCO,RF同軸電纜組件,RF電纜連接器,大容量RF同軸電纜,RF功率檢測器,濾波器,衰減器,DC模塊,無源倍增器,RFPRO（袖珍參考振蕩器）,基于SAW的時鐘振蕩器和VCSO.

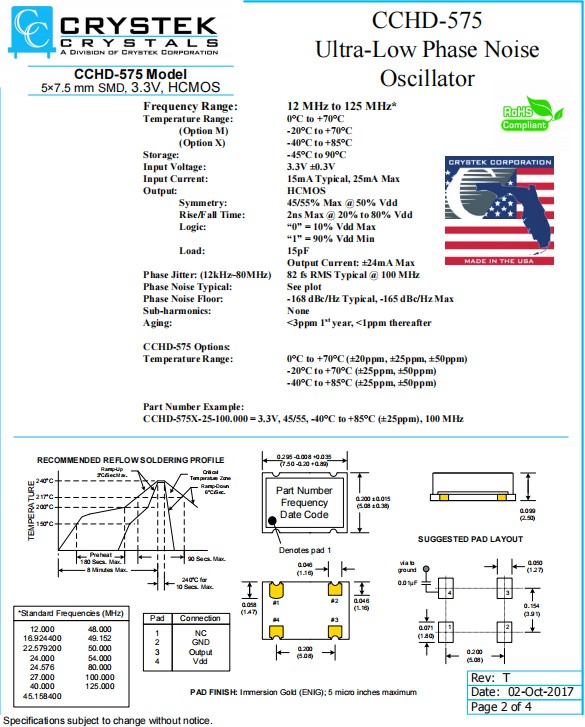

Frequency Range:	12 MHz to 125 MHz*
Temperature Range:	0°C to +70°C
(Option M)	-20°C to +70°C
(Option X)	-40°C to +85°C
Storage:	-45°C to 90°C
Input Voltage:	3.3V ±0.3V
Input Current:	15mA Typical, 25mA Max
Output:	HCMOS
Symmetry:	45/55% Max @ 50% Vdd
Rise/Fall Time:	2ns Max @ 20% to 80% Vdd
Logic:	“0” = 10% Vdd Max
Logic:	“1” = 90% Vdd Min
Load:	15pF
Output Current:	±24mA Max
Phase Jitter: (12kHz~80MHz)	82 fs RMS Typical @ 100 MHz
Phase Noise Typical:	See plot
Phase Noise Floor:	-168 dBc/Hz Typical, -165 dBc/Hz Max
Sub-harmonics:	None
Aging:	<3ppm 1st year, <1ppm thereafter
CCHD-575 Options:
Temperature Range:	0°C to +70°C (±20ppm, ±25ppm, ±50ppm)
	-20°C to +70°C (±25ppm, ±50ppm)
	-40°C to +85°C (±25ppm, ±50ppm)

Crystek晶振,CCHD-575超低相位噪聲振蕩器,CCHD-575-50-125.000有源晶振

抗沖擊
抗沖擊是指進口晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15℃至 +35℃,濕度 25%RH至85%RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
激勵功率
在SMD晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）.
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管石英貼片晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
