當前位置：首頁 » 進口晶振 » CRYSTEK晶振 » CRYSTEK晶振,CVT25溫補晶振,CVT25-26.000有源晶振

prevnext

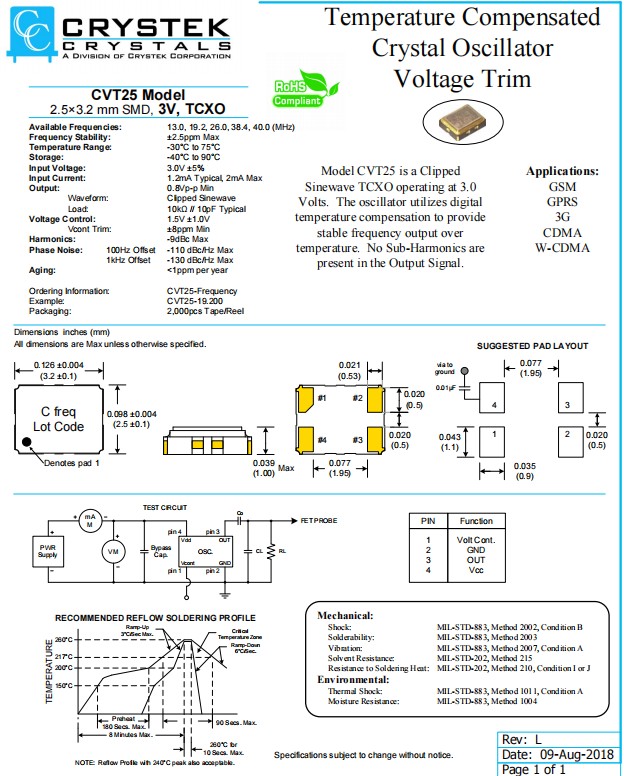

CRYSTEK晶振,CVT25溫補晶振,CVT25-26.000有源晶振

溫補晶振即溫度補償晶體振蕩器（TCXO），本身具有溫度補償作用，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器，高低溫度穩定性:頻率精度0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛

訂購熱線：0755-27839151

CRYSTEK晶振,CVT25溫補晶振,CVT25-26.000有源晶振，TCXO溫度補償晶振是一種晶體振蕩器，在其振蕩回路中具有溫度敏感電抗電路，以補償晶體單元固有的頻率-溫度特性。分為兩種。一種是在振蕩回路中內置溫度補償電路的直接型TCXO。另一種是在振蕩回路外帶有溫度補償電路的間接型TCXO，因此可以間接控制振蕩頻率

Crystek Corporation® 自 1958 年以來一直提供頻率產品，包括石英晶體諧振器，石英晶體振蕩器、XO（時鐘振蕩器）、TCXO（溫度補償晶體振蕩器）、VCO（壓控振蕩器）和 VCXO（壓控晶體振蕩器）。Crystek 經營兩個專門負責頻率控制的部門。Crystek Crystals 致力于開發和制造使用石英諧振器的頻率產品。Crystek Microwave 為微波行業開發頻率控制和支持產品。其他產品包括：PLL（鎖相環）合成器、RedBox VCO、RF 同軸電纜組件、RF 電纜連接器、批量 RF 同軸電纜、RF 功率檢測器、濾波器、衰減器、DC 塊、無源倍頻器、RFPRO（袖珍參考振蕩器）、基于SAW的時鐘振蕩器和 VCSO。

Available Frequencies:		13.0, 19.2, 26.0, 38.4, 40.0 (MHz)
Frequency Stability:		±2.5ppm Max
Temperature Range:		-30°C to 75°C
Storage:		-40°C to 90°C
Input Voltage:		3.0V ±5%
Input Current:		1.2mA Typical, 2mA Max
Output:		0.8Vp-p Min
Waveform:		Clipped Sinewave
Load:		10kΩ// 10pF Typical
Voltage Control:		1.5V ±1.0V
Vcont Trim:		±8ppm Min
Harmonics:		-9dBc Max
Phase Noise:	100Hz Offset	-110 dBc/Hz Max
	1kHz Offset	-135 dBc/Hz Max
Aging:		<1ppm per year
Ordering Information:		CVT25-Frequency
Example:		CVT25-19.200
Packaging:		2,000pcs Tape/Reel

CRYSTEK晶振,CVT25溫補晶振,CVT25-26.000有源晶振

熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
