當前位置：首頁 » 進口晶振 » MTRONPTI晶振 » MTRONPTI晶振,貼片晶振,PM晶振,貼片進口晶振

prevnext

MTRONPTI晶振,貼片晶振,PM晶振,貼片進口晶振

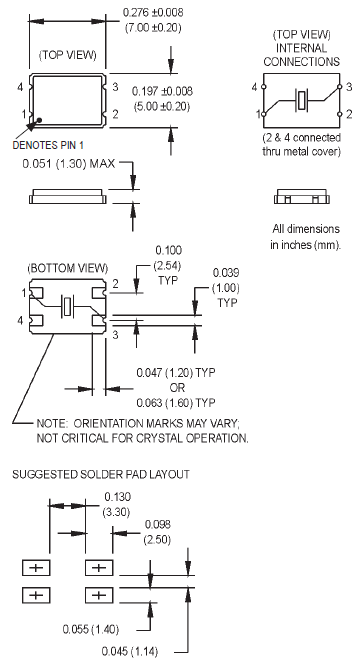

頻率:8~150MHZ 尺寸:7.0*5.0*0.51mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27839151

MTRONPTI晶振,貼片晶振,PM晶振,貼片進口晶振,MtronPTI提供廣泛的精確頻率控制和數據定時解決方案，包括：射頻，微波和毫米波濾波器 - 晶體，陶瓷，諧振腔，集總元件，開關，數字可調諧和低噪聲/惡劣環境振蕩器 - 晶振，TCXO / VCXO ，烤箱和IEEE-1588鎖定。2014年，MtronPTI增加了毫米波金屬插入技術波導濾波器和最先進的固態功率放大器。MtronPTI是紐約證券交易所MKT上市公司The LGL Group，Inc.的子公司。

普通無源晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。4腳焊盤式進口晶振,高穩定性7050諧振器,PM晶振

MTRONPTI晶振規格	單位	PM晶振	石英晶振基本條件
標準頻率	f_nom	8~150MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	10,50,100μW Max.	推薦:100μW
頻率公差	f_— l	±20× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,www.ljbzc.com
頻率溫度特征	f_tem	±50× 10-8/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	30~100Ω	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,

4腳焊盤式進口晶振,高穩定性7050諧振器,PM晶振

每個金屬面晶振封裝類型的注意事項:(1)陶瓷包裝晶振與SON產品在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。MTRONPTI晶振,貼片晶振,PM晶振,貼片進口晶振

（2）陶瓷包裝7050晶振在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。陶瓷封裝貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

（3）柱面式產品:產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英貼片晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。4腳焊盤式進口晶振,高穩定性7050諧振器,PM晶振

MtronPTI擁有超過150,000平方英尺的三個制造和設計設施：Yankton，SD; 奧蘭多，F(xiàn)L; 和印度諾伊達。MtronPTI的香港子公司M-tron Industries Limited擔任采購代理，區域倉庫，5070mm貼片晶振質量控制和銷售代表。MtronPTI擁有十個支持站點，三十家代表性公司，全球化的足跡以及通過網絡直接連接到工程設計的桌面，位于實驗室附近，靠近工廠。MTRONPTI晶振,貼片晶振,PM晶振,貼片進口晶振

MtronPTI于1965年成立于雷達，為高可靠性/高性能金屬殼進口諧振器應用設計和制造定制RF和微波解決方案。2004年成立，由M-tron Industries，Inc.收購Piezo Technology，Inc. MtronPTI是LGL Group，Inc.的全資子公司。更寬的頻率范圍，更低的漂移，更低的g靈敏度以及添加兩條新產品線：固態功率放大器至20 GHz以及毫米波濾波器至90 GHz.

今天的MtronPTI在所有地點均通過ISO9001：2008認證，并且今天繼續管理四腳無源晶體諧振器嚴格的質量控制體系。MtronPTI還擁有AS9100 Rev C認證流程，并繼續改善質量，加快流程，并在業務的各個方面管理需求流技術，以便在規定的正確時間交付正確的產品。4腳焊盤式進口晶振,高穩定性7050諧振器,PM晶振
