1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器
1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器，尺寸3.2*2.5mm,頻率24MHZ，日本KDS晶振，進口有源晶振，3225mm有源晶振，水晶振蕩子，時鐘振蕩器，石英晶體振蕩器，24MHZ有源晶振，SPXO晶體振蕩器，低電壓有源晶振，有源晶體振蕩器，低功耗有源晶振，低抖動有源晶振，低相位有源晶振，低相噪有源晶振，高性能有源晶振，高質量有源晶振，智能電網專用有源晶振，影像設備有源晶振，車載應用有源晶振，多媒體裝置有源晶振，具有優異的耐壓性能。
有源晶振產品非常適合用于WiLAN, WiMAX，智能電網，PLC、影像相關、車載多媒體裝置等領域。1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器.
1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器，尺寸3.2*2.5mm,頻率24MHZ，日本KDS晶振，進口有源晶振，3225mm有源晶振，水晶振蕩子，時鐘振蕩器，石英晶體振蕩器，24MHZ有源晶振，SPXO晶體振蕩器，低電壓有源晶振，有源晶體振蕩器，低功耗有源晶振，低抖動有源晶振，低相位有源晶振，低相噪有源晶振，高性能有源晶振，高質量有源晶振，智能電網專用有源晶振，影像設備有源晶振，車載應用有源晶振，多媒體裝置有源晶振，具有優異的耐壓性能。
有源晶振產品非常適合用于WiLAN, WiMAX，智能電網，PLC、影像相關、車載多媒體裝置等領域。1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器.

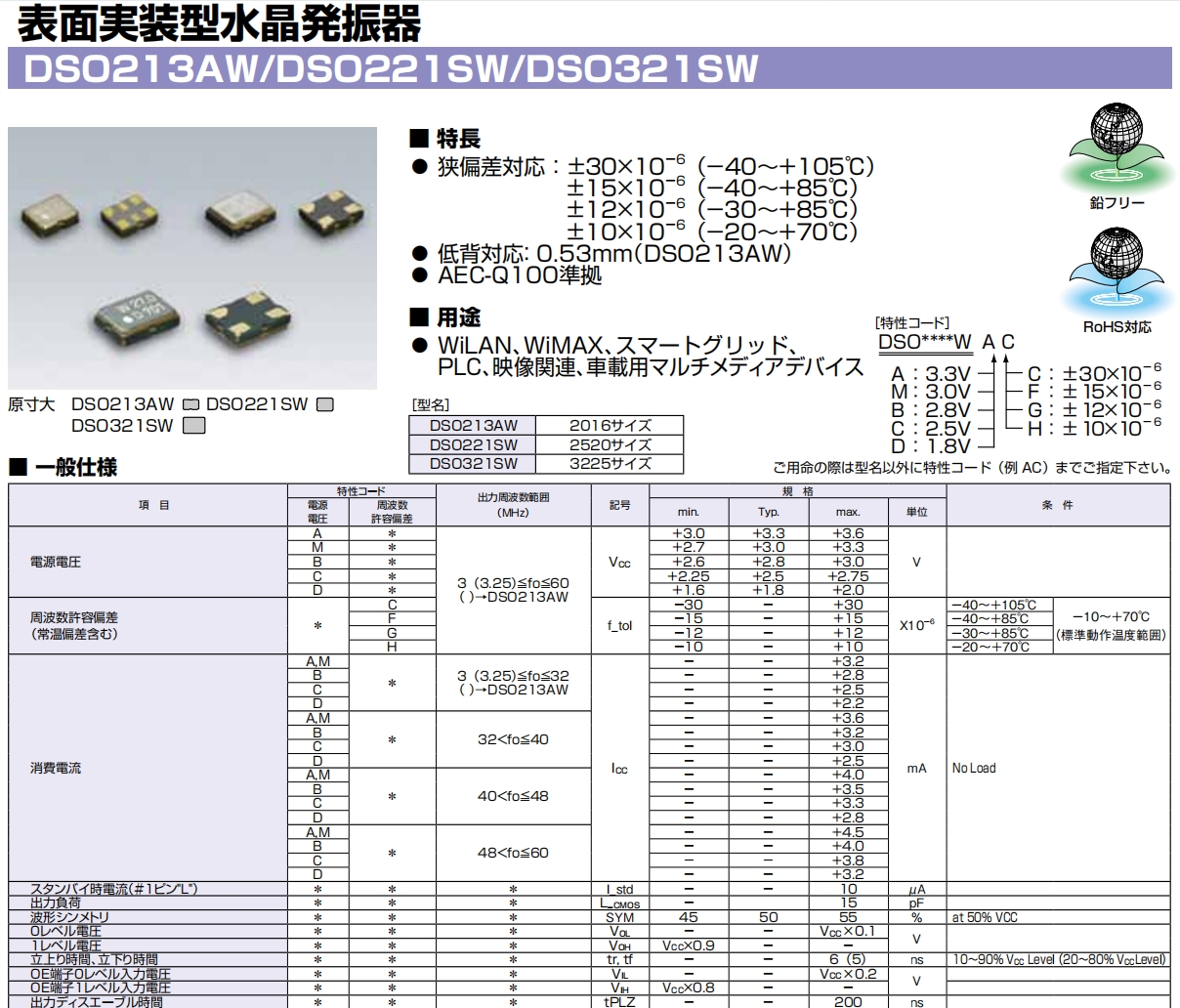

1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器 參數表
| 項 目 | 特性コード |
出力周波數範囲 （MHz） |
記號 | 規 格 | 條 件 | ||||||||||||||||||||||||||||||
|
電源 電圧 |
周波數 許容偏差 |
min. | Typ. | max. | 単位 | ||||||||||||||||||||||||||||||
| 電源電圧 | A | * |
3（3.25）≦fo≦60 () →DSO213AW |
VCC | +3.0 | +3.3 | +3.6 | V | |||||||||||||||||||||||||||
| M | * | +2.7 | +3.0 | +3.3 | |||||||||||||||||||||||||||||||
| B | * | +2.6 | +2.8 | +3.0 | |||||||||||||||||||||||||||||||
| C | * | +2.25 | +2.5 | +2.75 | |||||||||||||||||||||||||||||||
| D | * | +1.6 | +1.8 | +2.0 | |||||||||||||||||||||||||||||||
|
周波數許容偏差 （常溫偏差含む) |
* | C | f_tol | −30 | − | +30 | X10−6 | −40?＋105℃ |
−10?＋70℃ （標準動作溫度範囲） |
||||||||||||||||||||||||||
| F | −15 | − | +15 | −40?＋85℃ | |||||||||||||||||||||||||||||||
| G | −12 | − | +12 | −30?＋85℃ | |||||||||||||||||||||||||||||||
| H | −10 | − | +10 | −20?＋70℃ | |||||||||||||||||||||||||||||||
| 消費電流 | A,M | * |
3（3.25）≦fo≦32 () →DSO213AW |
ICC | − | − | +3.2 | mA | No Load | ||||||||||||||||||||||||||
| B | − | − | +2.8 | ||||||||||||||||||||||||||||||||
| C | − | − | +2.5 | ||||||||||||||||||||||||||||||||
| D | − | − | +2.2 | ||||||||||||||||||||||||||||||||
| A,M | * | 32＜fo≦40 | − | − | +3.6 | ||||||||||||||||||||||||||||||
| B | − | − | +3.2 | ||||||||||||||||||||||||||||||||
| C | − | − | +3.0 | ||||||||||||||||||||||||||||||||
| D | − | − | +2.5 | ||||||||||||||||||||||||||||||||
| A,M | * | 40＜fo≦48 | − | − | +4.0 | ||||||||||||||||||||||||||||||
| B | − | − | +3.5 | ||||||||||||||||||||||||||||||||
| C | − | − | +3.3 | ||||||||||||||||||||||||||||||||
| D | − | − | +2.8 | ||||||||||||||||||||||||||||||||
| A,M | * | 48＜fo≦60 | − | − | +4.5 | ||||||||||||||||||||||||||||||
| B | − | − | +4.0 | ||||||||||||||||||||||||||||||||
| C | − | − | +3.8 | ||||||||||||||||||||||||||||||||
| D | − | − | +3.2 | ||||||||||||||||||||||||||||||||
| スタンバイ時電流（＃1ピン"L"） | * | * | * | I_std | − | − | 10 | μA | |||||||||||||||||||||||||||
| 出力負荷 | * | * | * | L_CMOS | − | 15 | pF | ||||||||||||||||||||||||||||
| 波形シンメトリ | * | * | * | SYM | 45 | 50 | 55 | % | at 50% VCC | ||||||||||||||||||||||||||
| 0レベル電圧 | * | * | * | VOL | − | − | VCC ×0.1 | V | |||||||||||||||||||||||||||
| 1レベル電圧 | * | * | * | VOH | VCC×0.9 | − | − | ||||||||||||||||||||||||||||
| 立上り時間、立下り時間 | * | * | * | tr,tf | − | − | 6（5） | ns | 10?90% VCC Level（20?80％ VCCLevel） | ||||||||||||||||||||||||||
| OE端子0レベル入力電圧 | * | * | * | VIL | − | − | VCC ×0.2 | V | |||||||||||||||||||||||||||
| OE端子1レベル入力電圧 | * | * | * | VIH | VCC×0.8 | − | − | ||||||||||||||||||||||||||||
| 出力ディスエーブル時間 | * | * | * | tPLZ | − | − | 200 | ns | |||||||||||||||||||||||||||
| 出力イネーブル時間 | * | * |
3（3.25）≦fo≦40 () →DSO213AW |
tPZL | − | − | 2 | ms | |||||||||||||||||||||||||||
| 40＜fo≦60 | − | − | 3 | ||||||||||||||||||||||||||||||||
| 位相ノイズ | * | * |
3（3.25）≦fo≦15 () →DSO213AW |
PHN | − | −140 | − | dBc/Hz | Offset 1kHz | ||||||||||||||||||||||||||
| 15＜fo≦26 | − | −134 | − | ||||||||||||||||||||||||||||||||
| 26＜fo≦40 | − | −130 | − | ||||||||||||||||||||||||||||||||
| 40＜fo≦60 | − | −125 | − | ||||||||||||||||||||||||||||||||
| * | * |
3（3.25）≦fo≦60 () →DSO213AW |
− | −153 | − | Offset 100kHz | |||||||||||||||||||||||||||||
| ピリオド ジッタ（1） | * | * | * | tRMS | − | 2.4 | − | ps | σ | ||||||||||||||||||||||||||
| * | * | * | tp-p | − | 23 | − | Peak to peak | ||||||||||||||||||||||||||||
| トータル ジッタ（1） | * | * | * | tTL | − | 34 | − | ps | tDJ+n＊tRJ n=14.1(BER=1＊10−12) (2) | ||||||||||||||||||||||||||
| 位相ジッタ | * | * | 40≦fo≦60 | tpj | − | − | 1 | ps | fo offset :12kHz ? 20MHz | ||||||||||||||||||||||||||
| 10≦fo＜40 | fo offset :12kHz ? 5MHz | ||||||||||||||||||||||||||||||||||
| 梱包単位 | 2000pcs.／reel(φ180） | ||||||||||||||||||||||||||||||||||

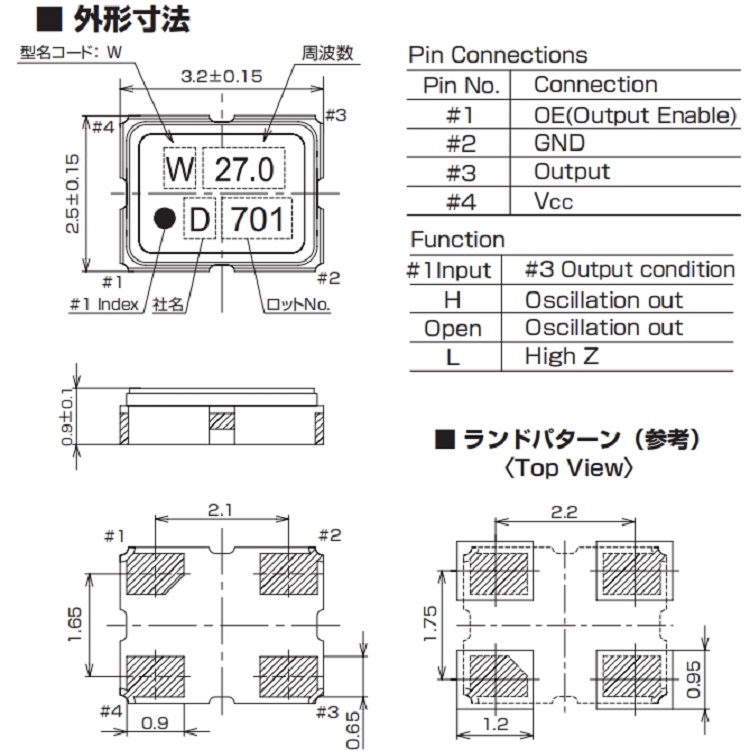

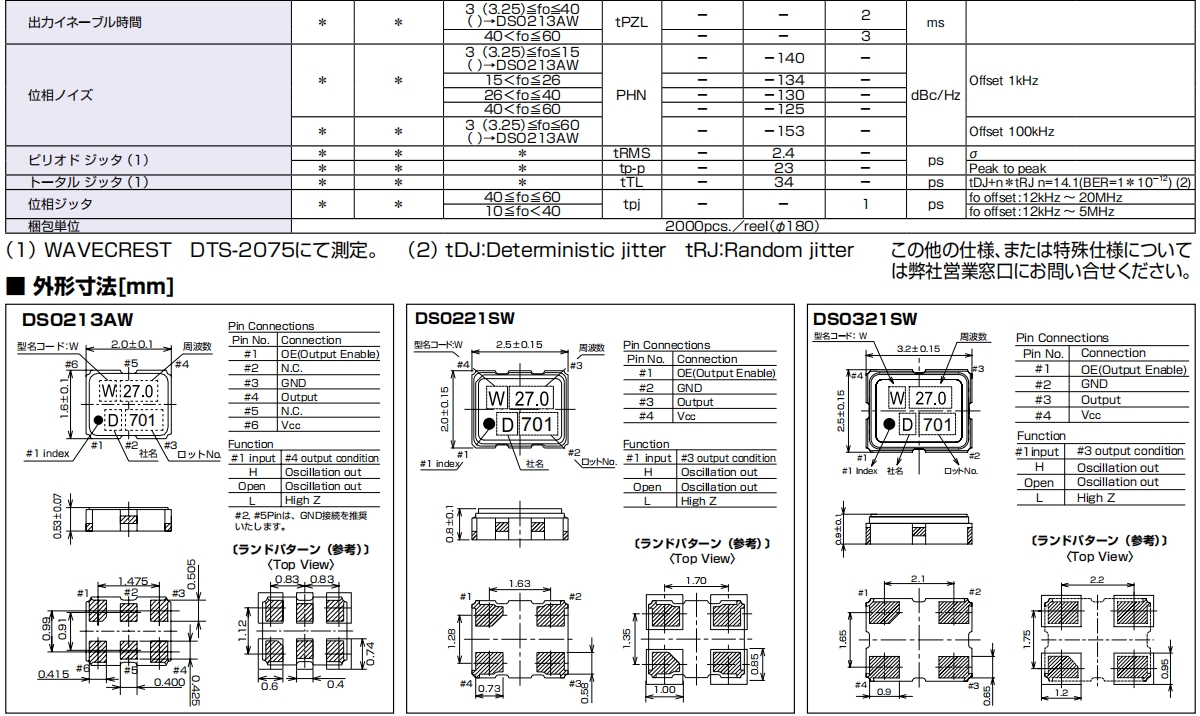

1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器 尺寸圖
1XSE024000AW1,DSO321SW智能電網晶振,大真空SMD振蕩器
時鐘振蕩器產品特性：
對應窄偏差:±30×10(- 40 ~ + 105℃)
±15×10 - 6(- 40 ~ + 85℃)
±12×10 - 6(- 30 ~ + 85℃)
±10× 6(- 20 ~ + 70℃)
支持低背:0.53mm (DSO213AW)
AEC-Q100兼容
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 |
| KDS晶振 | 1AR270002GA | SMD-49 | 11*4.6 | 27.000M | 12.9PF |
| KDS晶振 | 1AR270002CG | SMD-49 | 11*4.6 | 27.000M | 10PF |
| KDS晶振 | 1AR270002CGA | SMD-49 | 11*4.6 | 27.000M | 10PF |
| KDS晶振 | 1AR270002EH | SMD-49 | 11*4.6 | 27.000M | 12PF |
| KDS晶振 | 1AV270002BA | SMD-49 | 11*4.6 | 27.000M | 16PF |
| KDS晶振 | 1AR270002CQ | SMD-49 | 11*4.6 | 27.000M | 10PF |
| KDS晶振 | 1AJ270002CH | SMD-49 | 11*4.6 | 27.000M | 10PF |
| KDS晶振 | 1AJ270002DT | SMD-49 | 11*4.6 | 27.000M | 12PF |
| KDS晶振 | 1AR304002A | SMD-49 | 11*4.6 | 30.400M | 12PF |
| KDS晶振 | 1AC112893EA | AT-49 | 11*4.6 | 11.2893M | 10PF |
| KDS晶振 | 1AC125821EA | AT-49 | 11*4.6 | 12.58291M | 8.8PF |
| KDS晶振 | 1AY289002DB | AT-49 | 11*4.6 | 28.900M | 12PF |
| KDS晶振 | SB103CE1MM | SINGLE | |||
| KDS晶振 | 1JAAL0032768BAAX | MO1532 | 32.768K | ||
| KDS晶振 | 17CG03840A06 | DSR1612ATH | 1612 | 38.400M | 8PF |
| KDS晶振 | 1RAK38400CKA | DSR211STH | 2016 | 38.4M | 7pf |
| KDS晶振 | 1XZA032768AD19 | DSK321STD | 3225 | 32.768K | |
| KDS晶振 | 7FG00003A03 | DSO1612AR | 1612 | 32.768KHZ | 3.3V |
| KDS晶振 | ZC08759 | DSO211AH | 2016 | 25.000M | 3.3V |
| KDS晶振 | 1XSF016000EH | DSO221SHF | 2520 | 16.000M | |
| KDS晶振 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000M | 3.3V |
| KDS晶振 | 7FE02496A00 | DSO221SX | 2520 | 24.96M | |
| KDS晶振 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333M | |
| KDS晶振 | 1XSE024000AW1 | DSO321SW | 3225有源晶振 | 24.000M | |
| KDS晶振 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000M | |
| KDS晶振 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333M | |
| KDS晶振 | 1XSE038702AR | DSO321SRAB | 3225 | 38.7024M | |
| KDS晶振 | 1XSE050000ART | DSO321SR | 3225 | 50.000M | |
| KDS晶振 | 1XST156250AKM | DSO323SK | 3225 | 156.25M | |
| KDS晶振 | 1XSR025000AR25 | DSO751SR | 7050 | 25.000M | 3.3V |
| KDS晶振 | 1XSA050000AVW | DSO751SV | 7050 | 50.000M | 3.3V |
| KDS晶振 | ZC12456 | DSB211SDN | 2016 | 16.320M | 3.3V |
| KDS晶振 | 1XXD16367MAA | DSB211SDN | 2016 | 16.367667M | 3.3V |
| KDS晶振 | 1XXB16367MAA | DSB221SDN | 2520 | 16.367667M | 2.8V |
| KDS晶振 | 1XXD24000MBA | DSB211SDN | 2016 | 24.000M | |
| KDS晶振 | 1XXD26000MAA | DSB211SDN | 2016 | 26.000M | |
| KDS晶振 | 1XXD38400MFA | DSB211SDN | 2016 | 38.400M | |
| KDS晶振 | 1XXD40000PDA | DSB211SDN | 2016 | 40.000M | |
| KDS晶振 | 1XXD32000PBA | DSB211SDN | 2016 | 32.000M | |
| KDS晶振 | 1XXD52000PBA | DSB211SDN | 2016 | 52.000M | |
| KDS晶振 | ZC12467 | DSA211SDN | 2016 | 16.32M | 3.3V |
| KDS晶振 | 7DF01920A09 | DSA211SDN | 2016 | 19.200M | |
| KDS晶振 | 1XXC20000MAA | DSA211SDN | 2016 | 20.000M | |
| KDS晶振 | 1XXB16369JFA | DSB221SDN | 2520 | 16.369M | 3.3V |
| KDS晶振 | 1XXB24000MEA | DSB221SDN | 2520 | 24.000M | |
| KDS晶振 | 1XXB25000PAA | DSB221SDN | 2520 | 25.000M | |
| KDS晶振 | 1XXB26000MAA | DSB221SDN | 2520 | 26.000M | |
| KDS晶振 | 1XXB30000MBA | DSB221SDN | 2520 | 30.000M | |
| KDS晶振 | 1XXB32000PAA | DSB221SDN | 2520 | 32.000M | |
| KDS晶振 | 7ED03360A00 | DSB321SDN | 3225 | 33.6M | |
| KDS晶振 | 7ED01638A03 | DSB321SDN | 3225 | 16.384M | |
| KDS晶振 | 1XSE022579ARC | DSO321SR | 3225 | 22.5792M | |
| KDS晶振 | 1XTQ19200ELA | DSA535SG | 5032 | 19.200M | |
| KDS晶振 | 1XXA26000FSB | DSA221SCL | 2520 | 26.000M | |
| KDS晶振 | 1XXB38400MCB | DSB221SDN | 2520 | 38.4M | 3.3V |
| KDS晶振 | 7EE05200A02 | DSB221SDN | 2520 | 52.000M |
