CTS晶振,有源晶振,VF561晶振

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27839151

產品相關資料

CTS晶振,有源晶振,VF561晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻差分晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。

型號		參數
輸出頻率范圍		15-300MHZ
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+2.5v~+5.0V
電源電壓（Vcc）		+2.5V/+3.3V/+5.0V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

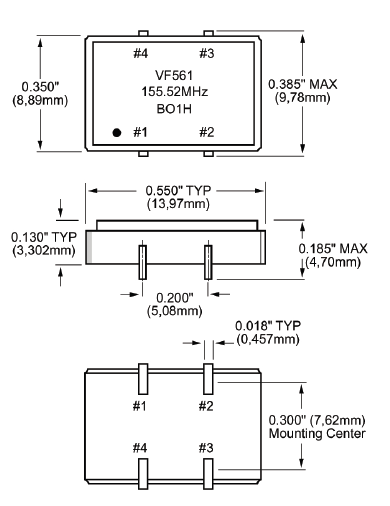

VF561 9-14 OSC

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）

Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。

Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。

一個穩定的振蕩電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。

例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。

線路連接的有源晶振電阻（R）與晶體串聯

（2）從起點到振蕩的停止點調整R的值。

（3）振蕩期間測量R的值。

（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶振的阻力

CTS晶振,有源晶振,VF561晶振

CTS晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?；顒?把降低環境負荷作為一種顧客價值提供給顧客,SMD石英晶振系統進行環境管理。并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動。

CTS晶振集團為確保安全、提高保護預防措施、壓控晶振的可靠性以及職業安全，石英晶體振蕩器通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。

CTS晶振集團建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。

不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染。

在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒拥乃?。OSC水晶振蕩子或新生的各種活動中不斷監測和改進環境績效。
