CTS晶振,有源晶振,VFAC3晶振

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27839151

產品相關資料

CTS晶振,有源晶振,VF561E晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英進口晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

型號		參數
輸出頻率范圍		20-200MHZ
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+2.5v~+5.0V
電源電壓（Vcc）		+2.5V/+3.3V/+5.0V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

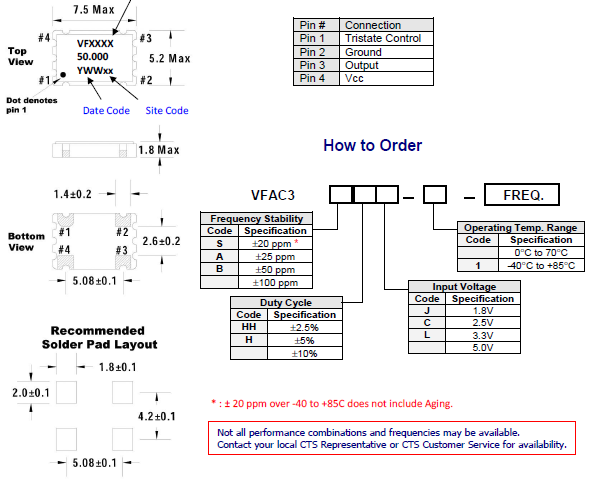

VFAC3 7050 OSC

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）

5：鹵化合物

請勿在鹵素氣體環境下使用貼片晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

CTS晶振,有源晶振,VFAC3晶振

CTS晶振集團運用ISO14001環境管理系統進行環境管理，盡最大可能減小業務活動對環境造成的負擔，并通過業務發展推進環境改善,7050晶振系統進行環境管理。
CTS晶振集團為確保安全、提高保護預防措施、壓控晶振的可靠性以及職業安全， 7050晶振通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。我們的全球足跡使我們能夠?yàn)槿蚴袌?chǎng)和大公司服務，并與本地市場中的中小企業合作，從而實現一個智能和無縫的世界。

CTS晶振集團建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。CTS帶電壓晶振或新生的各種活動中不斷監測和改進環境績效。我們將定期對雇員進行教育和培訓，確保他們能夠安全高效的工作，樹立他們的環保責任感。與雇員、客戶、公眾、政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流。
