貼片晶振,石英晶振,GJ-2016晶振

尺寸:2.0x1.6mm 頻率:20M~50MHZ, 冠杰電子小體積貼片2016晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27839151

產品相關資料

SY1-1

貼片晶振,石英晶振,GJ-2016晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英貼片晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.

SY2-2

晶振規格	單位	貼片晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20MHZ~50MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.ljbzc.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

SY3-3

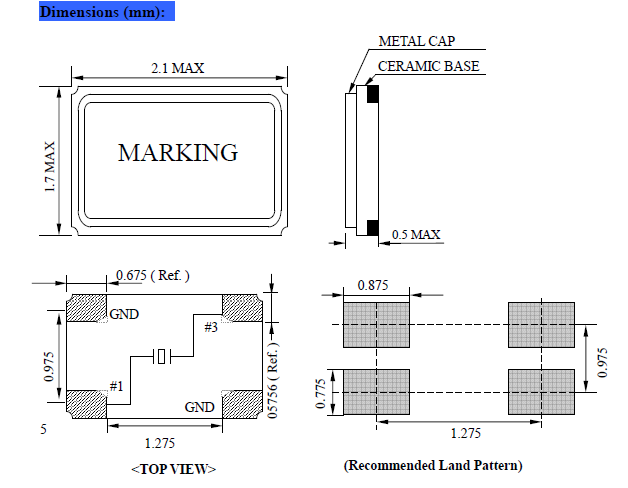

GJ-2016

晶振在工作中出現異常技術問題：
這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.
如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.

SY5-5

冠杰電子晶振廠家環保方針：

采用系統的方法來解決石英晶振,貼片晶振,有源晶振,石英晶體振蕩器,陶瓷晶振,聲表面濾波器等產品的環境影響

開發和銷售擁有最有利的環境特性同時又滿足最高可能功效標準的石英晶振,壓電水晶,陶瓷諧振器等元器件.

采用對環境盡可能健康的生產工藝

在無源晶體,石英晶體振蕩器,貼片晶振,陶瓷諧振器,壓電陶瓷,聲表面諧振器等產品的開發和制造過程中使用對環境健康的、可回收利用的材料

為開發高效的、對環境影響最小的運輸系統而工作

無論公司在世界何處，其經營都應保證生產過程和產品符合同等的環境標準

確保業務合作伙伴對環境問題同等關注

從事并參與環境領域的研究和開發活動

以公開和客觀的方式提供有關其環境影響的信息

冠杰電子所生產晶振,石英晶振,貼片晶振,陶瓷諧振器,無源晶體,壓控溫補晶振,有源晶體振蕩器等產品完全符合ISO14001環境管理體系國際標準的要求，體現了一個適合、三個承諾和一個框架：

建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質。規模與環境影響；

持續改進——持續改進環境績效和環境管理體系的承諾；

減少污染，節能降耗——污染預防的承諾；

依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；

“減少污染，節能降耗，建造美麗家園；依法治理，持續改進，凈化一片藍天”提供了建立和評審環境目標和指標的框架。貼片晶振,石英晶振,GJ-2016晶振
