高利奇晶振,貼片晶振,GSX-211晶振

頻率：24.0 ~ 54.0MHz 尺寸：1.6*1.2mm 貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27839151

1XQJX

GL-1

高利奇晶振,貼片晶振,GSX-211晶振，小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

2GGCS

GL-2

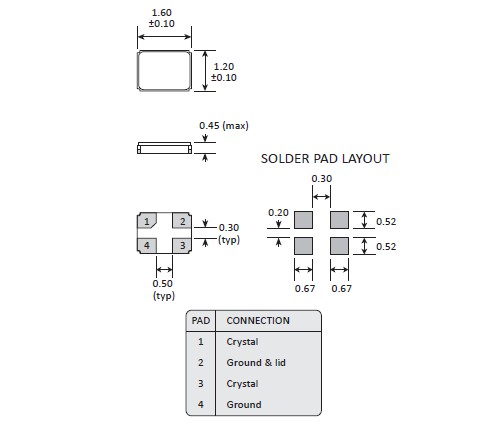

高利奇晶振規格	單位	GSX-211晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	24.0 ~ 54.0MHz	標準頻率
儲存溫度	T_stg	-30°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.ljbzc.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

3CC

GSX-211

4ZYSX

GL-4

以下是石英晶振電路設計匹配問題：

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）

Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。

Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。

一個穩定的振蕩電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。
例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值。
（3）振蕩期間測量R的值。
（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶振的阻力。
附：所連接的電路的雜散電容，可能會影響測定值。

如果晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。
采用具有較低電阻（RR）的晶振。
使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。
