高利奇晶振,石英晶體振蕩器,GXO-7500晶振,GXO-7506晶振

頻率：10.0 ~ 160MHz 尺寸：7.0*5.0mm 電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

訂購熱線：0755-27839151

1XQJX

GL-1

高利奇晶振,石英晶體振蕩器,GXO-7500晶振,GXO-7506晶振，覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定

2GGCS

項目	符號	GXO-7500 規格說明	條件
輸出頻率范圍	f₀	10.0 ~ 160MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8 V to 3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

項目	符號	GXO-7506 規格說明	條件
輸出頻率范圍	f0	12.0 ~ 50.0MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	1.8 V to 3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

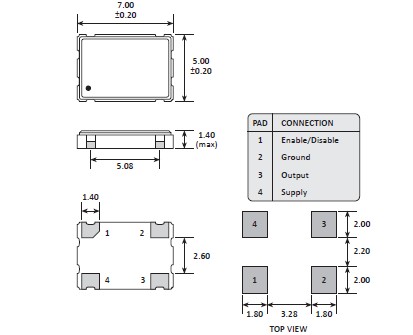

3CC

GL-3

GXO-7500

4ZYSX

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。高利奇晶振,石英晶體振蕩器,GXO-7500晶振,GXO-7506晶振

5HBFZ

GL-5

高利奇壓控溫補晶振環保理念

高利奇石英晶振公司通過BSI質量保證,獲得了ISO 9001:2015的認證.BSI是世界領先的認證機構之一.自我們于1996年在ISO 9002 - 1994的原始認證以來,每一項評估都顯示出一份清潔的健康法案,沒有不一致的情況.

作為世界領先的石英晶振,貼片晶振, 石英晶體諧振器,石英晶體供應商,高利奇晶振公司敏銳地意識到我們的責任,確保我們的產品不受有害物質和高度關注的物質的影響,而且所有的部件材料都是由無沖突地區負責的.

高利奇石英晶振公司認真對待環境,管理環境管理系統,并將其重新編碼到ISO14001.我們的環境政策,作為我們不斷改進的動力的一部分,我們也鼓勵員工在生活的各個方面都意識到他們對環境的影響.

6LXFS

聯系人：李玉龍

電話：86-0755-27839151

手機：13828756848

QQ:987260611

郵箱：guanjiedz@163.com

www.ljbzc.com

地址：深圳市寶安區中心區商都賽格電子大廈1C48

高利奇晶體振蕩器四腳有源晶振 GXO-7500晶振
