當前位置：首頁 » 進口晶振 » 高利奇晶振 » 高利奇晶振,石英晶體振蕩器,GXO-U115晶振

prevnext

高利奇晶振,石英晶體振蕩器,GXO-U115晶振

頻率：1.8 ~ 160MHz 尺寸：5.0*3.2mm 電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

訂購熱線：0755-27839151

1XQJX

GL-1

高利奇晶振,石英晶體振蕩器,GXO-U115晶振，貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。 2GGCS GL-2

項目	符號	GXO-U115規格說明	條件
輸出頻率范圍	f₀	1.8 ~ 160MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8V-5.0V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

3CC

GL-3

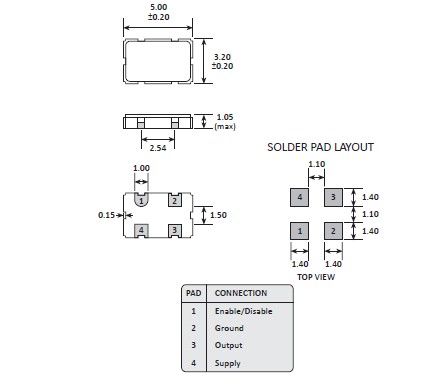

GXO-U115

4ZYSX

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。

機械處理

當有源晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。

如果一個強大的沖擊已經給振蕩器確保

在使用前檢查其特點。

5HBFZ

GL-5

高利奇貼片晶振環保理念

高利奇石英晶振公司深入貫徹落實科學發展觀,牢固樹立安全發展理念,強化責任,狠抓落實,加強防范,堅決遏制重特大事故發生.

要毫不松懈地抓好壓電石英晶體元器件、壓電石英晶體、貼片晶振,溫補晶振、安全環保工作,堅持把“環保優先、安全第一、質量至上、以人為本”的理念落實到生產建設全過程.

帶動各項安全環保工作規范化、程序化、科學化管理,加快實現安全環保形勢持續好轉、根本好轉的工作思路.

高利奇石英晶振公司進一步解放思想,學習先進,總結實踐,針對新形勢、新情況,抓好理念創新,促進安全環保工作更加科學、更加有效.

高利奇石英晶振公司堅持運用,不斷完善,持續改進壓電石英晶體元器件、晶振,石英晶振,壓電石英晶體、有源晶體生產技術,更要針對新情況、新問題,不斷學習先進,總結經驗,結合實際,及時改進舊方法,勇于擯棄落后方法.

高利奇石英晶振公司要積極開展安全經驗分享活動,讓每一個單位、每一個人的經驗和教訓變成大家的經驗,成為企業的財富.

6LXFS

聯系人：李玉龍

電話：86-0755-27839151

手機：13828756848

QQ:987260611

郵箱：guanjiedz@163.com

www.ljbzc.com

地址：深圳市寶安區中心區商都賽格電子大廈1C48
