高利奇晶振,石英晶體振蕩器,GXO-U119晶振

頻率：1.80 ~ 170MHz 尺寸：3.2*2.5mm 超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分. 低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標

訂購熱線：0755-27839151

1XQJX

GL-1

高利奇晶振,石英晶體振蕩器,GXO-U119晶振,3225貼片晶振電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。 2GGCS GL-2

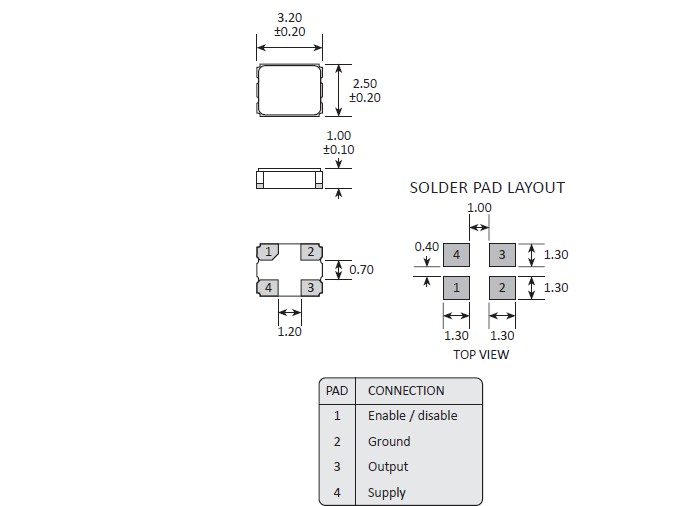

項目	符號	GXO-U119規格說明	條件
輸出頻率范圍	f₀	1.80 ~ 170MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8V-3.3 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

3CC

GXO-U119 4ZYSX GL-4

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。高利奇晶振,石英晶體振蕩器,GXO-U119晶振
