CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振

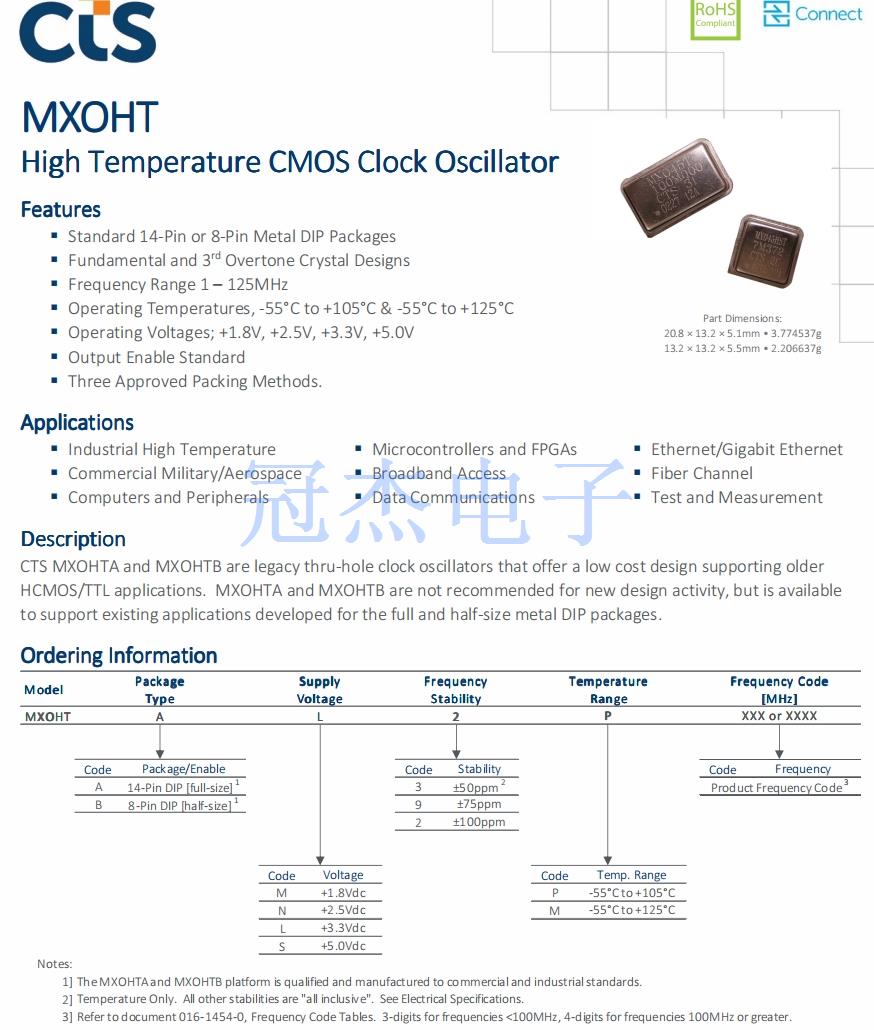

CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振，尺寸20.8×13.2×5.1mm,頻率30MHZ，時鐘振蕩器，石英晶體振蕩器，OSC晶振，有源振蕩器，歐美進口晶振，高性能晶振，低抖動晶振，低電壓晶振，6G模塊晶振，6G基站晶振，6G無線模塊晶振，CTS MXOHTA和MXOHTB是傳統的通孔時鐘振蕩器，提供低成本的設計，支持舊的HCMOS/TTL應用程序。不建議將MXOHTA和MXOHTB用于新的設計活動，但它們是可用的支持為全尺寸和半尺寸金屬DIP封裝開發的現有應用。
有源晶振產品主要應用范圍：工業高溫，商業軍事/航空，計算機和外圍設備，微控制器和fpga，寬帶接入，數據通信，以太網/千兆以太網，光纖通道，測試與測量等領域。CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振.
CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振，尺寸20.8×13.2×5.1mm,頻率30MHZ，時鐘振蕩器，石英晶體振蕩器，OSC晶振，有源振蕩器，歐美進口晶振，高性能晶振，低抖動晶振，低電壓晶振，6G模塊晶振，6G基站晶振，6G無線模塊晶振，CTS MXOHTA和MXOHTB是傳統的通孔時鐘振蕩器，提供低成本的設計，支持舊的HCMOS/TTL應用程序。不建議將MXOHTA和MXOHTB用于新的設計活動，但它們是可用的支持為全尺寸和半尺寸金屬DIP封裝開發的現有應用。
有源晶振產品主要應用范圍：工業高溫，商業軍事/航空，計算機和外圍設備，微控制器和fpga，寬帶接入，數據通信，以太網/千兆以太網，光纖通道，測試與測量等領域。CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振.
CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振 參數表
PARAMETER
SYMBOL
CO NDITIONS
MIN
TYP
MAX
UNIT
Maximum Supply Voltage
VCC
-
--0.5
-
7 .0
V
Sup ply Voltage
VCC
±10%
1.62
2.25
2.97
4.50
1.8
2.5
3.3
5.0
1.98
2.75
3.63
5.50
V
Typical @ Nominal Vcc, CL = 15 pF, TA = +25°C
@ +1.8V, 1.0MHz to 50MHz
@ +1 .8V, 50.1MHz to 125MHz
-
-
10
20
15
mA
25
ICC
Sup ply Current
@ +2.5V, 1.0MHz to 50MHz
@ +2 .5V, 50.1MHz to 125MHz
-
-
12
25
15
mA
30
@ +3.3V, 1.0MHz to 50MHz
@ +3 .3V, 50.1MHz to 125MHz
-
-
15
30
20
mA
40
@ +5.0V, 1.0MHz to 40MHz - 20 30 mA
Output Load
CL
-
-
-
15
pF
Operating Temperature
TA
-
-55
-55
+25
+105
+125
°C
Storage Temperature
TSTG
-
--55
-
+125
°C
Frequency Stability
PARAMETER
SYMBOL
CO NDITIONS
MIN
TYP
MAX
UNIT
Frequency Range
O
+1 .8V, +2.5V, +3 .3V
1.0 - 125
MHz
+5.0V
1.0 - 40
Freq uency Stab ility [Note 1] Δf/fO
-
50, 75 or 100
±ppm
Aging
Δf/f25
First Year @ +25°C, nominal VCC
--5
-
5
ppm
1.] Inclusive of initial tolerance at time of shipment, changes in
supply voltage, load, temperature and
1st year aging.
Except ±50ppm which is temperature only .
Output Parameters
PARAMETER SYMBOL CONDITIONS MIN TYP MAX UNIT
Output Type
-
-
HCMOS
-
VOH
O utput Voltage Levels
VOL
Logic '1' Level, CMOS Load
Logic '0' Level, CMOS Load
0.9VCC
-
-
-
-
0 .1VCC
V
IOH
O utput Current Levels
IOL
VOH = 90%VCC [+1.8V,+2 .5V,+3.3V,+5.0V]
VOL = 10%VCC [+1.8V,+2 .5V,+3.3V,+5.0V]
-
-
-
-
-4, -4, -8, -16
+4, +4, +8, +16
mA
Output Duty Cycle
SYM
@ 50% Level
45 - 55
%
@ 10%/90% Levels, Nominal VCC, CL = 15pF
@ +1.8V, 1.0MHz to 20MHz - 7 10
ns
TR, TF
Rise and Fall Time
[Note 2 ]
@ +1 .8V, 20.1MHz to 125MHz - 5 7
@ +2.5V or +3 .3V, 1 .0MHz to 20MHz - 7 10
ns
@ +2 .5V or +3.3V, 20 .1MHz to 125MHz - 4 7
@ +5.0V, 1.0MHz to 20MHz - 7 10
ns
@ +5 .0V, 20 .1MHz to 40MHz - 4 6
Start Up Time
TS
Application of VCC
- 2 5
ms

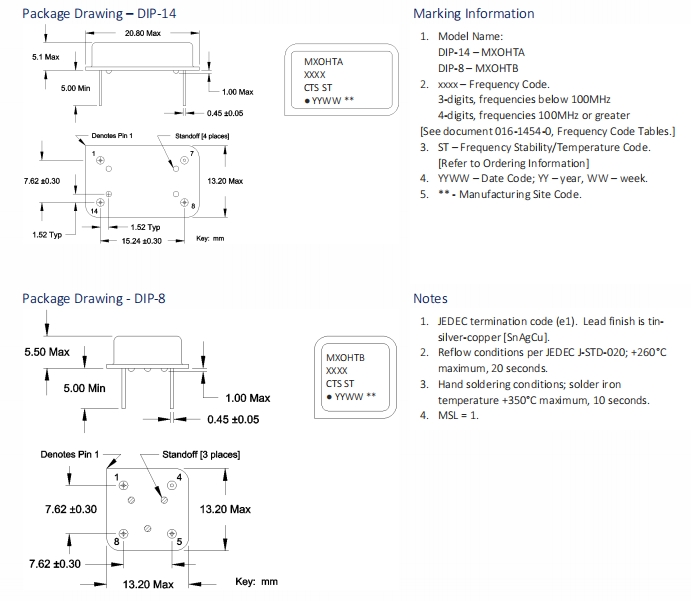

CTS西迪斯晶振,MXOHT-AL3M-30M0000,6G路由器晶振,長方型鐘振 尺寸圖
產品特性：
標準14針或8針金屬DIP封裝
基本和第三泛音晶體設計
頻率范圍1 - 125MHz
工作溫度，-55°C至+105°C和-55°C至+125°C
操作電壓;+ 1.8v， + 2.5v， + 3.3v， + 5.0v
輸出使能標準
三種批準的包裝方法。
更多相關CTS西迪斯晶振型號
| Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Series型號 | Frequency 頻率 | Frequency Stability頻率穩定度 |
| MXO45T-3C-4M9152 | CTS-Frequency Controls | MXO45 | 4.9152MHz | ±50ppm |
| MXO45T-3C-40M0000 | CTS-Frequency Controls | MXO45 | 40MHz | ±50ppm |
| MXO45-3C-5M0688 | CTS-Frequency Controls | MXO45 | 5.0688MHz | ±50ppm |
| MXO45T-3C-5M0688 | CTS-Frequency Controls | MXO45 | 5.0688MHz | ±50ppm |
| MXO45T-3C-50M0000 | CTS-Frequency Controls | MXO45 | 50MHz | ±50ppm |
| MXO45T-3C-6M1440 | CTS-Frequency Controls | MXO45 | 6.144MHz | ±50ppm |
| MXO45T-3C-7M3728 | CTS-Frequency Controls | MXO45 | 7.3728MHz | ±50ppm |
| MXO45T-3C-8M0000 | CTS-Frequency Controls | MXO45 | 8MHz | ±50ppm |
| MXO45-3C-25M0000 | CTS-Frequency Controls | MXO45 | 25MHz | ±50ppm |
| MXO45-3C-28M3220 | CTS-Frequency Controls | MXO45 | 28.322MHz | ±50ppm |
| MXO45-3C-3M6864 | CTS-Frequency Controls | MXO45 | 3.6864MHz | ±50ppm |
| MXO45-3C-50M0000 | CTS-Frequency Controls | MXO45 | 50MHz | ±50ppm |
| MXO45-2C-11M0592 | CTS-Frequency Controls | MXO45 | 11.0592MHz | ±100ppm |
| MXO45-2C-12M5000 | CTS-Frequency Controls | MXO45 | 12.5MHz | ±100ppm |
| MXO45-2C-15M0000 | CTS-Frequency Controls | MXO45 | 15MHz | ±100ppm |
| MXO45-2C-15M3842 | CTS-Frequency Controls | MXO45 | 15.3842MHz | ±100ppm |
| MXO45-2C-15M8420 | CTS-Frequency Controls | MXO45 | 15.842MHz | ±100ppm |
| MXO45-2C-1M2288 | CTS-Frequency Controls | MXO45 | 1.2288MHz | ±100ppm |
| MXO45-2C-1M5440 | 美國CTS晶振 | MXO45 | 1.544MHz | ±100ppm |
| MXO45-2C-20M4800 | CTS-Frequency Controls | MXO45 | 20.48MHz | ±100ppm |
| MXO45-2C-23M9620 | CTS-Frequency Controls | MXO45 | 23.962MHz | ±100ppm |
| MXO45-2C-27M0000 | CTS-Frequency Controls | MXO45 | 27MHz | ±100ppm |
| MXO45-2C-2M0480 | CTS-Frequency Controls | MXO45 | 2.048MHz | ±100ppm |
| MXO45-2C-30M0000 | CTS-Frequency Controls | MXO45 | 30MHz | ±100ppm |
| MXO45-2C-33M0000 | CTS-Frequency Controls | MXO45 | 33MHz | ±100ppm |
| MXO45-2C-39M9360 | CTS-Frequency Controls | MXO45 | 39.936MHz | ±100ppm |
| MXO45-2C-41M0000 | CTS-Frequency Controls | MXO45 | 41MHz | ±100ppm |
| MXO45-2C-4M0960 | CTS-Frequency Controls | MXO45 | 4.096MHz | ±100ppm |
| MXO45-2C-4M1943 | CTS-Frequency Controls | MXO45 | 4.1943MHz | ±100ppm |
| MXO45-2C-60M0000 | CTS-Frequency Controls | MXO45 | 60MHz | ±100ppm |
| MXO45-2C-6M1760 | CTS-Frequency Controls | MXO45 | 6.176MHz | ±100ppm |
| MXO45-2I-10M0000 | CTS-Frequency Controls | MXO45 | 10MHz | ±100ppm |
| MXO45-2I-11M0590 | CTS-Frequency Controls | MXO45 | 11.059MHz | ±100ppm |
| MXO45-2I-11M0592 | CTS-Frequency Controls | MXO45 | 11.0592MHz | ±100ppm |
| MXO45-2I-12M0000 | CTS-Frequency Controls | MXO45 | 12MHz | ±100ppm |
| MXO45-2I-15M0000 | CTS-Frequency Controls | MXO45 | 15MHz | ±100ppm |
| MXO45-2I-15M9000 | CTS-Frequency Controls | MXO45 | 15.9MHz | ±100ppm |
| MXO45-2I-16M0000 | CTS-Frequency Controls | MXO45 | 16MHz | ±100ppm |
| MXO45-2I-16M3840 | CTS-Frequency Controls | MXO45 | 16.384MHz | ±100ppm |
| MXO45-2I-19M6608 | CTS-Frequency Controls | MXO45 | 19.6608MHz | ±100ppm |
| MXO45-2I-1M2288 | CTS-Frequency Controls | MXO45 | 1.2288MHz | ±100ppm |
| MXO45-2I-1M8432 | CTS-Frequency Controls | MXO45 | 1.8432MHz | ±100ppm |
| MXO45-2I-20M0000 | CTS-Frequency Controls | MXO45 | 20MHz | ±100ppm |
| MXO45-2I-23M2000 | CTS-Frequency Controls | MXO45 | 23.2MHz | ±100ppm |
| MXO45-2I-25M0000 | CTS-Frequency Controls | MXO45 | 25MHz | ±100ppm |
