NSK晶振,貼片式陶瓷晶振,NREZTTCV晶振

尺寸:3.7x3.1mm 頻率:2.0M~50MHZ,

對于貼片陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.高頻諧振器內建電容貼片 ZTTC 貼片 SMD 陶瓷諧振器的內置電容,而 ZTAC 則不含電容.ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率范圍在 2.0MHz 至 50.00MHz,頻率公差為 ±0.5％.

訂購熱線：0755-27839151

產品相關資料

1XQJX

NSK-1

NSK晶振,貼片式陶瓷晶振,NREZTTCV晶振,振蕩電路不需外部負載電容器,對應不同IC,有不同的內制電容 (含有內置負載電容的陶瓷晶振產品一定要產品本身是三個腳ZTT陶瓷晶振系列).該系列產品可在很寬溫度范圍內保持穩定.該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振性能.與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振,利用它們可實現免調整振蕩器電路的設計,該系列價格適中且貨源穩定,多數常規頻點都已大批量生產.貼片的體積有以下幾種：

7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列貼片陶瓷晶振,貼片產品的產品應用范圍比較廣闊,比如有,DTMF發生器,微型計算機時鐘振蕩器, 遙控裝置,自動化辦公設備。NSK晶振,帶電容貼片陶瓷晶振,NREZTTCV晶振

2GGCS

NSK-2

Model	Frequency Range（MHz）	Frequency Accuracy（25°C）	Stability in Temperature （-20 ~+80°C）	Operating Temperature (°C)	Aging For Ten Years (%)
NREZTTCC□MG	2.00 ~ 6.99	±0.5%	±0.3%	20 ~ +80	±0.3
NREZTTCS□MT NREZTTCV□MT	7.00 ~ 13.00 8.00 ~ 13.00	±0.5%	±0.3%	20 ~ +80	±0.3
NREZTTCS□MX NREZTTCV□MX	13.0 ~ 50.00 16.00 ~ 50.00	±0.5%	±0.3%	20 ~ +80	±0.3

3CC

NSK-3

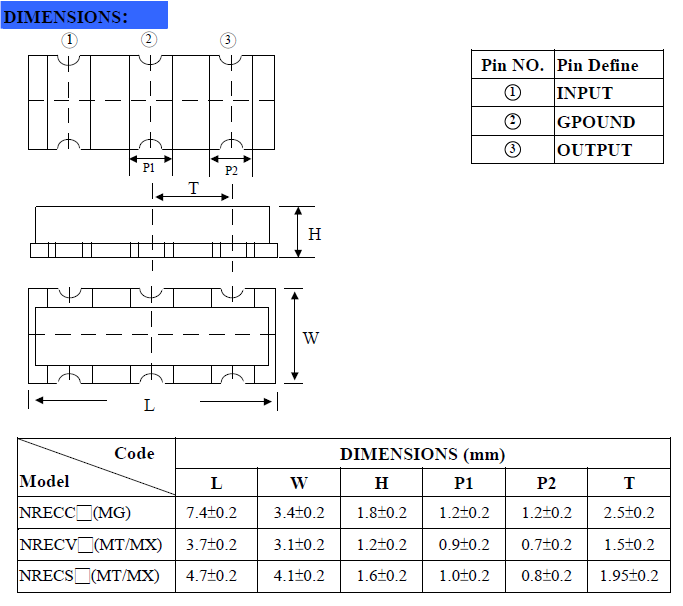

NRE ZTTCV MT，MX SMD 3.7-3.1

4ZYSX

NSK-4

石英晶振單元/諧振器:

激勵功率

在晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率（請參閱“激勵功率”章節內容）。

負極電阻

除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。

負載電容

振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

晶體振蕩器和實時時鐘模塊

所有晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）

未用輸入終端的處理

未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。NSK晶振,帶電容貼片陶瓷晶振,NREZTTCV晶振

5HBFZ

NSK-5

臺灣津綻NSK晶振科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考慮面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

臺灣NSK晶振環保基本理念：

1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。

2.保護自然環境，充分關注自然生態等方面的環境保護，維持和保全生物多樣性。

3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。

4為構建循環型社會做出貢獻，致力于減少?gòu)U棄物及廢棄物的再利用核再生循環，努力構建循環型社會。

5.推進環保型業務，充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。

6.建立環境管理系統，充分運用環境管理系統，設定環境目的和目標，定期修正，不斷改善，努力預防環境污染。NSK晶振,帶電容貼片陶瓷晶振,NREZTTCV晶振
