NDK晶振,貼片晶振,NV13M08YN晶振

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27839151

產品相關資料

超小型晶振,低消耗晶振,NV13M08YN晶振

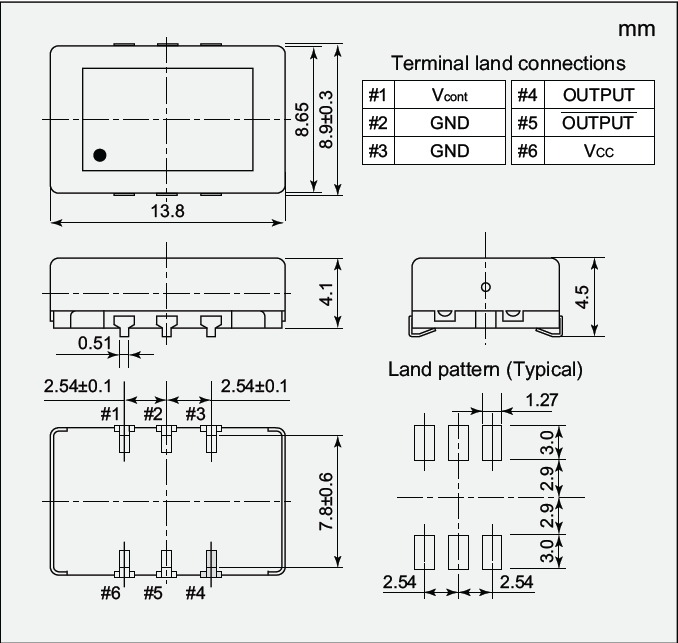

NDK晶振,貼片晶振,NV13M08YN晶振,13.8*8.9mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：石英晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

超小型晶振,低消耗晶振,NV13M08YN晶振

項目	符號	規格說明	條件
輸出頻率范圍	f₀	1600-2200MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

超小型晶振,低消耗晶振,NV13M08YN晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。超小型晶振,低消耗晶振,NV13M08YN晶振

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。超小型晶振,低消耗晶振,NV13M08YN晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

NDK晶振,貼片晶振,NV13M08YN晶振

日本電波工業株式已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。

日本電波工業株式NDK晶振的新概念的石英晶振,溫補晶振,石英晶體振蕩器器件。通過貼片晶振,石英晶振等產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—低抖動晶振這些是倡議的支柱。

制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。超小型晶振,低消耗晶振,NV13M08YN晶振

日本電波工業株式NDK晶振所說的LCA指的是“生命周期評估”，它包括評估產品的壽命。在這里，產品的生命不僅僅是產品本身的制造階段，而是包括原料組成產品的零件/材料的開采階段，包括石英晶體,NDK壓控晶振,差分晶振,有源晶振產品的制造階段，銷售階段，包括到產品交付給用戶使用的階段，包括產品使用由用戶和維修/維護參與它，和處置階段，通過用戶廢棄產品回收，回收或處置。在ISO14000系列環境標準中也建立了國際標準。NDK晶振,貼片晶振,NV13M08YN晶振
