當前位置：首頁 » 進口晶振 » NDK晶振 » NDK晶振,貼片晶振,NV13M09WS晶振

prevnext

NDK晶振,貼片晶振,NV13M09WS晶振

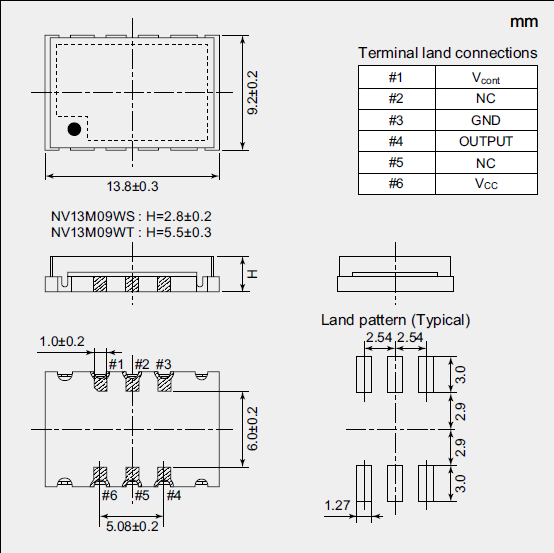

13.8*9.2mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：0755-27839151

產品相關資料

高性能貼片晶振,壓電石英晶振,NV13M09WS晶振

NDK晶振,貼片晶振,NV13M09WS晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使壓控晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

高性能貼片晶振,壓電石英晶振,NV13M09WS晶振

項目	符號	規格說明	條件
輸出頻率范圍	f₀	100-125MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

高性能貼片晶振,壓電石英晶振,NV13M09WS晶振

DIP 產品

已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。

SOJ 產品和SOP 產品

請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。高性能貼片晶振,壓電石英晶振,NV13M09WS晶振

超聲波清洗

（1）使用AT-切割晶體和表面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。

（3）請勿清洗開啟式晶振產品。高性能貼片晶振,壓電石英晶振,NV13M09WS晶振

（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。

（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

NDK晶振,貼片晶振,NV13M09WS晶振

日本電波工業株式已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。

日本電波工業株式NDK晶振的新概念的SMD晶體振蕩器,溫補晶振,石英晶體振蕩器器件。通過貼片晶振,石英晶振等產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—大體積SMD晶振這些是倡議的支柱。

制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。高性能貼片晶振,壓電石英晶振,NV13M09WS晶振

日本電波工業株式NDK晶振所說的LCA指的是“生命周期評估”，它包括評估產品的壽命。在這里，產品的生命不僅僅是產品本身的制造階段，而是包括原料組成產品的零件/材料的開采階段，包括石英晶體,NDK壓控晶振,差分晶振,有源晶振產品的制造階段，銷售階段，包括到產品交付給用戶使用的階段，包括產品使用由用戶和維修/維護參與它，和處置階段，通過用戶廢棄產品回收，回收或處置。在ISO14000系列環境標準中也建立了國際標準。NDK晶振,貼片晶振,NV13M09WS晶振

高性能貼片晶振,壓電石英晶振,NV13M09WS晶振
