當前位置：首頁 » 進口晶振 » 維管晶振 » Vectron維管晶振,VMK3系列32.768K晶振,VMK3-1EE-32K7680000TR無源晶振

prevnext

Vectron維管晶振,VMK3系列32.768K晶振,VMK3-1EE-32K7680000TR無源晶振

32.768K晶振是款實時時鐘晶振，它的作用是可以產生時序電路基準信號。而之所以選用32.768K是因為它是2的15次冪，是因為可以很精確的得到一秒的計時。不僅如此，包括所有的實時時鐘晶振一般都是32.768或其倍頻。貼片32.768K晶振的負載電容都是12.5PF。常用32.768K晶振的電子產品有智能手機、智能手表、安防和可穿戴設備等等。也還有很多生活類、工業類電子也會常用到這款頻率的進口晶振。

訂購熱線：0755-27839151

Vectron維管晶振,VMK3系列32.768K晶振,VMK3-1EE-32K7680000TR無源晶振，32.768K晶振是款實時時鐘晶振，它的作用是可以產生時序電路基準信號。而之所以選用32.768K是因為它是2的15次冪，是因為可以很精確的得到一秒的計時。不僅如此，包括所有的實時時鐘晶振一般都是32.768或其倍頻。貼片32.768K晶振的負載電容都是12.5PF。常用32.768K晶振的電子產品有智能手機、智能手表、安防和可穿戴設備等等。也還有很多生活類、工業類電子也會常用到這款頻率的進口晶振。

Vectron國際晶振集團是世界領先的晶振,石英晶體，石英晶體諧振器，晶體振蕩器，溫補振蕩器，壓控振蕩器頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者,采用了從直流到微波頻段的各種最新技術,包括大體積聲波(BAW)和表面聲波.產品包括壓電石英晶體元器件、壓電石英晶體、SMD晶振，有源晶振、壓電陶瓷諧振器、和晶體振蕩器;頻率翻譯器;時鐘和數據恢復產品;見濾器;晶體濾波器和用于電信、數據通信、頻率合成器、定時、導航、軍事、航空和儀表系統的組件.

VectronVectron國際晶振集團是一家產品制造商和解決方案的國際企業,以其獨特的技術領先.Vectron晶振核心競爭力結合了經典的水晶,看到技術和復雜的集成電路和先進的包裝.除了這些極具創新性的能力外,Vectron力求做到極具靈活性,專注于服務,迅速作出反應,專業地幫助客戶創新、改進和發展業務.

Vectron晶振公司總部設在哈德遜,在北美、歐洲和亞洲設有操作設施和銷售辦事處,在水晶振蕩器和濾鏡設計方面都以其技術能力而聞名.公司提供的創新和能力反映了高頻率、低成本設計和小型化的趨勢,以及更先進的綜合解決方案.其中一些關鍵技術包括:ASIC設計、表面安裝技術、陶瓷封裝、混合制造到類“S”、“高頻基礎”(HFF)晶體設計和空間組件能力.

Parameter	Symbol	Min.	Typ	Max	Units
Nominal Frequency	F		32.768		kHz
	NOM
Crystal Mode		Tuning Fork
Operating Temperature Range, ordering option	T	-20 to 70, -40 to 85			°C
	OP
Frequency Stability
Stability Over TOP	F			-0.04	ppm/ °C2
	STAB
Turnover Temperature		20	25	30	°C
Frequency Tolerance, referenced to 25 °C	F			±20	ppm
	TOL
Load Capacitance, ordering option	C	6, 7, 9 or 12.5			pF
	L
Equivalent Series Resistance	ESR			70	KOhms
Shunt Capacitance	C		1.2	3	pF
	o
Motional Capacitance	C		3.5		fF
	1
Drive Level				1	uW
Aging / 1st year	F			±3	ppm
	AGE
Storage Temperature	T	-55		125	°C
	STO

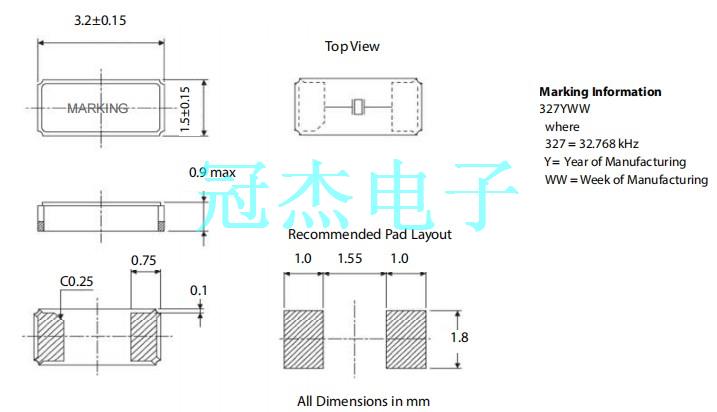

Package		3.2 x 1.5			mm
Weight			13		mg

VMK3

Vectron維管晶振,VMK3系列32.768K晶振,VMK3-1EE-32K7680000TR無源晶振
超聲波清洗
(1)使用AT-切割晶體和表面聲波9SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.
(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為32.768K晶體可能受到破壞.
(3)請勿清洗開啟式產品
(4)對于可清洗產品,應避免使用可能對石英晶振產生負面影響的清洗劑或溶劑等.
(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶振.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
機械振動的影響
當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
