Quarztechnik夸克晶振,QTPX3可編程振蕩器,3225mm貼片晶振

3225mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：0755-27839151

Quarztechnik夸克晶振,QTPX3可編程振蕩器,3225mm貼片晶振，可編程晶體振蕩器實為有源晶振，石英可編程（Q MEMS）具有高穩定、高精度等優越性能的石英材料[QUARTZ]和[MEMS]組合而成的造詞，以石英為原料進行精微加工(光刻)并可以提供的小型化、高性能的晶體元器件被稱為[Q MEMS]。

Quarztechnik夸克晶振作為德國石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品，石英晶體，貼片晶振，無源晶振，石英晶體諧振器，有源晶振，石英晶體振蕩器，除標準振蕩器外，我們還生產溫補晶振，壓控晶振，壓控溫補晶體振蕩器等，和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。

Quarztechnik夸克晶振是德國領先的石英晶體制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變?yōu)楝F(xiàn)實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益

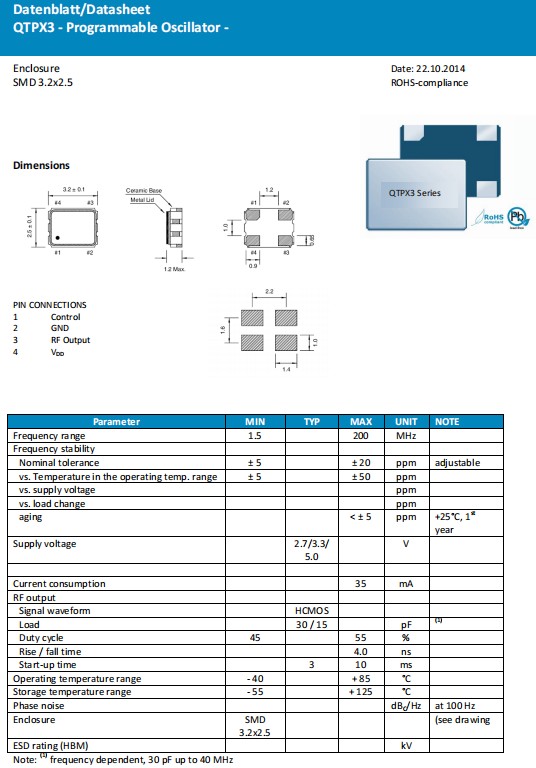

Parameter	MIN	TYP	MAX	UNIT	NOTE
Frequency range	1.5		200	MHz
Frequency stability
Nominal tolerance	± 5		± 20	ppm	adjustable
vs. Temperature in the operating temp. range	± 5		± 50	ppm
vs. supply voltage				ppm
vs. load change				ppm
aging			< ± 5	ppm	+25°C, 1st year
Supply voltage		2.7/3.3/5.0		V
Current consumption			35	mA
RF output
Signal waveform		HCMOS
Load		30 / 15		pF	-1
Duty cycle	45		55	%
Rise / fall time			4	ns
Start-up time		3	10	ms
Operating temperature range	-40		85	°C
Storage temperature range	-55		125	°C
Phase noise				dBC/Hz	at 100 Hz

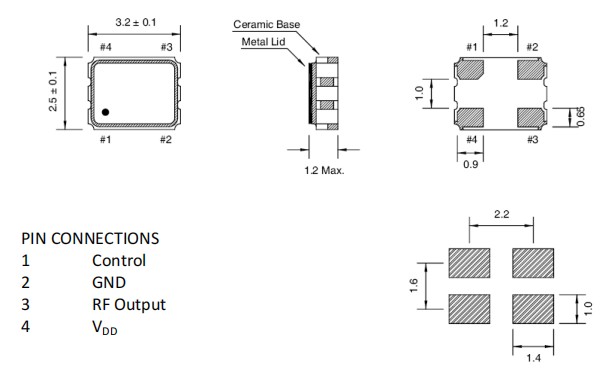

Enclosure	SMD 3.2x2.5				(see drawing
ESD rating (HBM)				kV

Quarztechnik夸克晶振,QTPX3可編程振蕩器,3225mm貼片晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
