Wi2wi晶振,貼片晶振,L2晶振,無源貼片晶振

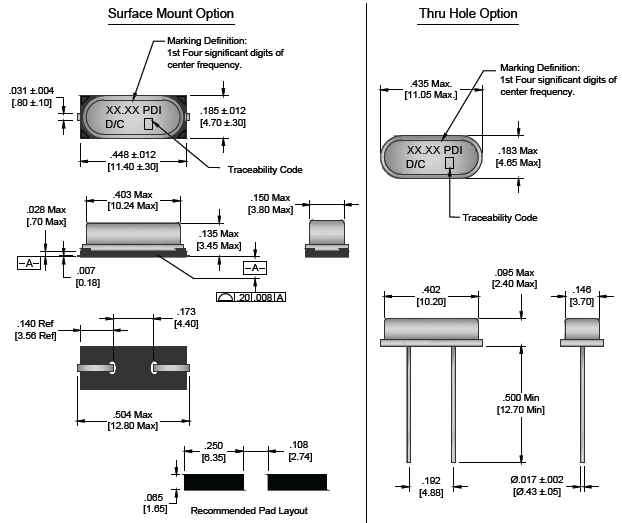

頻率:3.6~100MHZ 尺寸:11.4*4.7mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27839151

Wi2wi晶振,貼片晶振,L2晶振,無源貼片晶振,Wi2Wi是一家垂直整合的全球制造商，向全球市場提供無線連接解決方案，定位和導航解決方案，定時設備，頻率控制器和微波濾波器。Wi2Wi提供基于2.4GHz Wi-Fi 802.11 b / g / n，雙頻WiFi 802.11 ac / a / b / g / n（2.4 / 5GHz），Wifi 802.11 bgn和藍牙多協議，802.11 abgn / ac + BLE 4.2 和藍牙BLE模塊，并被物聯網（IoT）和工業物聯網（IIoT / M2M）市場廣泛接受。

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

晶振高精密點膠技術：石英晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。低至3.6頻率SMD晶振,11.4*4.7mm49S諧振器,L2晶振

Wi2wi晶振規格	單位	L2晶振	石英晶振基本條件
標準頻率	f_nom	3.6~100MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±10,30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,www.ljbzc.com
頻率溫度特征	f_tem	-0.034±0.006× 10-8/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10~32PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	50,60,80,100MΩ	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,

低至3.6頻率SMD晶振,11.4*4.7mm49S諧振器,L2晶振

如果由頻率計數器測量的頻率比目標頻率高，要增加石英貼片晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。

如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。方法2：采用小電阻（RR）的49S晶體。方法3：使用鎘和CG的不等價的設計。

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述假貼片晶振，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。低至3.6頻率SMD晶振,11.4*4.7mm49S諧振器,L2晶振

這些Wi2Wi的托管，嵌入式和MCU嵌入式模塊和子系統架構滿足了每個客戶對各個細分市場的獨特技術要求; 醫療，家庭/樓宇自動化，零售，醫療，汽車后市場等。Wi2Wi的定位模塊解決方案支持多星座GPS，GLONASS，SBAS和QZSS。 Wi2Wi通過其“PDI”品牌49S型假貼片晶振，晶體振蕩器，晶體濾波器和MILPRF55310認證的QPL振蕩器在航空電子，航天，工業和軍事市場享有盛譽。，MIL PRF 3098認證的晶體和太空合格振蕩器.

Wi2Wi是一家垂直整合的全球設計商，集成商和無線技術解決方案制造商，49SSMD石英晶振適用于各種高端全球市場。該公司的產品套件包括無線連接解決方案，頻率控制產品以及用于航空電子設備的RF和微波濾波器; 空間; 軍事; 防御; 政府; 基礎設施; 產業; 汽車; 醫療; 通信; 移動無線電; 物聯網（IoT）; 個人導航設備和高級消費者應用。

在美國的戰略地位，公司總部以及49SMD晶振無線連接和全球?qū)Ш叫l(wèi)星系統（GNSS）解決方案的設計和工程總部位于加利福尼亞州的圣何塞，位于硅谷的中心地帶。Wi2Wi的先進制造和操作以及定時設備，頻率控制器和射頻和微波濾波器的設計和工程設計都位于北美工業帶的威斯康星州米德爾頓。Wi2Wi提供廣泛的“開箱即用”和定制解決方案產品系列，利用其技術以及與行業領先的芯片和供應鏈公司的一級全球合作伙伴關系，為全球眾多最大和最具創新性的公司提供服務，其中包括300多名“藍籌”客戶。低至3.6頻率SMD晶振,11.4*4.7mm49S諧振器,L2晶振

聯系人：李玉龍

電話：86-0755-27839151

手機：13828756848

QQ:987260611

郵箱：guanjiedz@163.com

www.ljbzc.com

地址：深圳市寶安區中心區商都賽格電子大廈1C48

低至3.6頻率SMD晶振 11.4*4.7mm49S諧振器 L2晶振
