Wi2wi晶振,貼片晶振,L4晶振,49S晶振

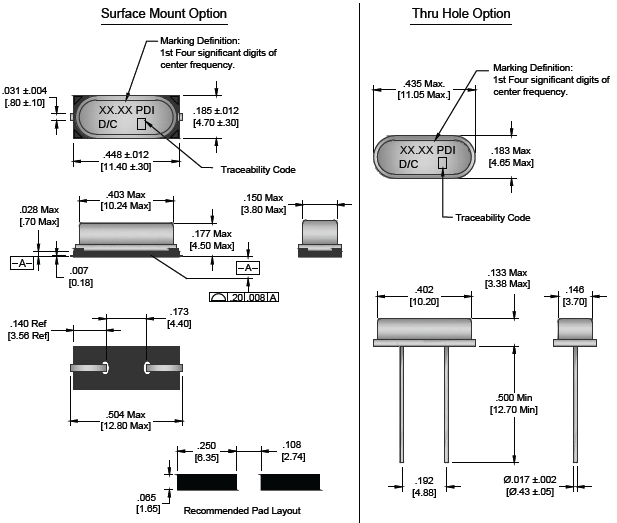

頻率:3.2~100MHZ 尺寸:11.4*4.7mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27839151

Wi2wi晶振,貼片晶振,L4晶振,49S晶振,Wi2Wi是一家垂直整合的全球設計商，集成商和無線技術解決方案制造商，適用于各種高端全球市場。該公司的產品套件包括無線連接解決方案，頻率控制產品以及用于航空電子設備的RF和微波濾波器; 空間; 軍事; 防御; 政府; 基礎設施; 產業; 汽車; 醫療; 通信; 移動無線電; 物聯網（IoT）; 個人導航設備和高級消費者應用。

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

石英晶振高精度晶片的拋光技術：石英晶體諧振器是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。49S貼片2腳諧振器,金屬高密度封裝晶振,L4晶振

Wi2wi晶振規格	單位	L4晶振	石英晶振基本條件
標準頻率	f_nom	3.2~100MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±10,30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,www.ljbzc.com
頻率溫度特征	f_tem	-0.034±0.006× 10-8/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10~32PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	50,60,80,100MΩ	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,

49S貼片2腳諧振器,金屬高密度封裝晶振,L4晶振

一般來說，49SMD晶振微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。Wi2wi晶振,貼片晶振,L4晶振,49S晶振

一個穩定的振蕩電路需要的負電阻，其值應是大體積晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

49S貼片2腳諧振器,金屬高密度封裝晶振,L4晶振

線路連接的電阻（R）與晶體串聯（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果進口石英晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。49S貼片2腳諧振器,金屬高密度封裝晶振,L4晶振

在美國的戰略地位，公司總部以及普通石英無源諧振器無線連接和全球?qū)Ш叫l(wèi)星系統（GNSS）解決方案的設計和工程總部位于加利福尼亞州的圣何塞，位于硅谷的中心地帶。Wi2Wi的先進制造和操作以及定時設備，頻率控制器和射頻和微波濾波器的設計和工程設計都位于北美工業帶的威斯康星州米德爾頓。Wi2Wi提供廣泛的“開箱即用”和定制解決方案產品系列，利用其技術以及與行業領先的芯片和供應鏈公司的一級全球合作伙伴關系，為全球眾多最大和最具創新性的公司提供服務，其中包括300多名“藍籌”客戶。Wi2wi晶振,貼片晶振,L4晶振,49S晶振

Wi2Wi是一家垂直整合的全球制造商，向全球市場提供壓電石英晶體無線連接解決方案，定位和導航解決方案，定時設備，頻率控制器和微波濾波器。Wi2Wi提供基于2.4GHz Wi-Fi 802.11 b / g / n，雙頻WiFi 802.11 ac / a / b / g / n（2.4 / 5GHz），Wifi 802.11 bgn和藍牙多協議，802.11 abgn / ac + BLE 4.2 和藍牙BLE模塊，并被物聯網（IoT）和工業物聯網（IIoT / M2M）市場廣泛接受。

這些Wi2Wi的托管，嵌入式和MCU嵌入式模塊和子系統架構滿足了每個客戶對各個細分市場的獨特技術要求; 醫療，家庭/樓宇自動化，零售，醫療，汽車后市場等。Wi2Wi的定位模塊解決方案支持多星座GPS，GLONASS，SBAS和QZSS。 Wi2Wi通過其“PDI”品牌49SMD石英晶振，晶體振蕩器，晶體濾波器和MILPRF55310認證的QPL振蕩器在航空電子，航天，工業和軍事市場享有盛譽。，MIL PRF 3098認證的晶體和太空合格振蕩器.49S貼片2腳諧振器,金屬高密度封裝晶振,L4晶振

聯系人：李玉龍

電話：86-0755-27839151

手機：13828756848

QQ:987260611

郵箱：guanjiedz@163.com

www.ljbzc.com

地址：深圳市寶安區中心區商都賽格電子大廈1C48

49S貼片2腳諧振器金屬高密度封裝晶振 L4晶振
