Suntsu晶振,貼片晶振,SWS212晶振,32.768K晶振

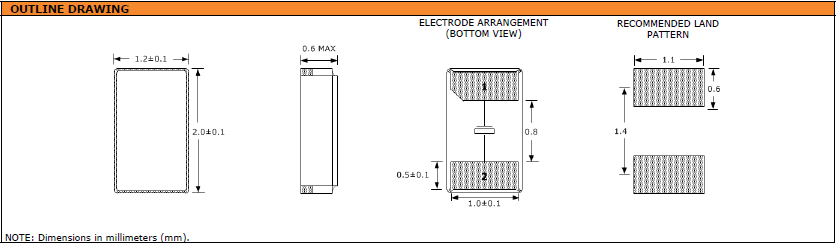

頻率:32.768KHZ 尺寸:2.0*1.2mm

貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27839151

Suntsu晶振,貼片晶振,SWS212晶振,32.768K晶振,2003年，我們通過了Det Norske Veritas的ISO 9001：2000美國國家標準認證，并很快獲得了財富100強客戶及其合同制造商的重要合同，這些合同幫助我們實現了增長。在接下來的三年中，我們的產品線迅速增長。我們從專注于超小型晶體和TCXO開始，到提供各種低噪聲振蕩器和VCXO。2007年，我們進一步擴展了我們的產品線，包括大量高穩定性/低噪聲OCXO，以滿足基站和軍事通信設備應用等需要晶體的最高頻率穩定性的需求。

此款SMD晶體并且可以承受回流焊接的高溫，波峰焊接，回流焊接等，音叉表晶主要特點是該產品排帶包裝，焊接模式主要使用SMT焊接，給現代SMT工藝帶來高速的工作效率，32.768K系列產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

貼片晶振晶片邊緣處理技術：進口晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。音叉型時鐘控制諧振器,石英進口2012SMD晶振,SWS212晶振

Suntsu晶振規格	單位	SWS212晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:0.5μW
頻率公差	f_— l	±20× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,www.ljbzc.com
頻率溫度特征	f_tem	-0.02,-0.03,-0.04× 10-8/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	500MΩ	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,

音叉型時鐘控制諧振器,石英進口2012SMD晶振,SWS212晶振

如果由頻率計數器測量的頻率比目標頻率高，要增加音叉型晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。Suntsu晶振,貼片晶振,SWS212晶振,32.768K晶振

如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。方法2：采用小電阻（RR）的晶體諧振器。方法3：使用鎘和CG的不等價的設計。

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述無源SMD晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。音叉型時鐘控制諧振器,石英進口2012SMD晶振,SWS212晶振

在2008年，我們將目光投向了32.768K進口晶體精確時間模塊，并推出了3款GPS紀律的OCXO。其中之一，打破了工業界的第一個“板上安裝的單位”。今天，Suntsu能夠滿足最基本的最嚴格的頻率控制要求。我們的月產能在過去幾年中大幅增長，截至2009年，我們每個月可以支持3千3百萬個組件。Suntsu晶振,貼片晶振,SWS212晶振,32.768K晶振

我們經過廣泛培訓的銷售人員隨時可以幫助您從產品的原型階段到全面生產。我們非常自豪能夠在最短的時間內為您提供二腳貼片晶振最新的信息。我們認識到新興技術的上市時間的重要性，并開發了內部基礎設施以滿足您的需求。在今天的經濟中，科技公司需要靈活的供應商，以支持他們的工程團隊及其獨特的應用，以優質的產品，有競爭力的價格和可靠的交付。Suntsu致力于成為該供應商。

總部位于美國加利福尼亞州奧蘭治縣，與韓國，中國和臺灣的合資伙伴合作成立。Suntsu頻率控制公司成立于2002年，由頻率控制行業的專業人士設計，并考慮到三個關鍵原則：建立涵蓋全頻譜晶體頻率控制設備的2012音叉二腳晶振產品陣容，從而為客戶提供滿足頻率控制需求的單一來源。通過設計和制造特定于客戶應用的定制組件，鼓勵創造力并支持行業創新。通過按時交付提供高質量的產品來培養長期的客戶關系.音叉型時鐘控制諧振器,石英進口2012SMD晶振,SWS212晶振

聯系人：李玉龍

電話：86-0755-27839151

手機：13828756848

QQ:987260611

郵箱：guanjiedz@163.com

www.ljbzc.com

地址：深圳市寶安區中心區商都賽格電子大廈1C48

音叉型時鐘控制諧振器石英進口2012SMD晶振 SWS212晶振
