高利奇晶振,壓控晶振,GVXO-753晶振,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態

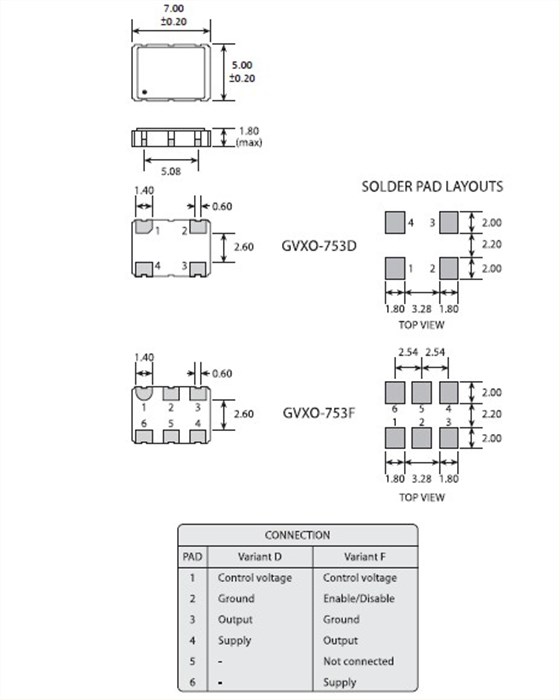

型號 |
GVXO-753(VCXO) |
|
輸出頻率范圍 |
1.50 ~ 54.0MHz |
|
電源電壓范圍 |
3.3V |
|
電源電壓(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗電流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待機時電流 |
- |
|
輸出電壓 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
輸出負載 |
10kΩ//10pF |
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6max.(After 2 reflows) |
溫度特性 |
±1.0×10-6,±2.5×10-6max./-30?+85℃ |
|
電源電壓特性 |
±0.2×10-6max.(VCC±5%) |
|
負載變化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
長期變化 |
±1.0×10-6max./year |
|
頻率控制 |
控制靈敏度 |
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
頻率控制極性 |
正極性 |
晶振在工作中出現異常技術問題:
這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。
我們從晶振使用輸出無信號開始尋找相關問題。
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查。如果有從石英晶振(XOUT)的輸出端子的輸出信號,而是從在終端(辛)輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6。
可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果。
如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試。
比如等效電路測試如下:
